LAPORAN AKHIR 2 MODUL 1

[KEMBALI KE MENU SEBELUMNYA]

DAFTAR ISI

1. Jurnal

2. Alat dan Bahan

3. Rangkaian Simulasi

4. Prinsip Kerja Rangkaian

5. Video Rangkaian

6. Analisa

7. Link Download

1. Jurnal [Kembali]

2. Alat dan Bahan [Kembali]

Module D'Lorenzo :



1. Saklar SPDT

SPDT (Single Pole Double Throw), merupakan golongan saklar yang memiliki 3 terminal. Jenis saklar ini dapat digunakan sebagai saklar pemilih. Contohnya, saklar pemilih tegangan input adaptor yaitu 110V atau 220V.

2. Dioda

    Spesifikasi Dioda mempunyai dua elektroda, yaitu anoda (A) dan katoda (K). Dioda type 1N4002 yang mempunyai kemampuan dilalui arus max. 1A pada tegangan max.100V untuk penyearah tegangan AC frekuensi rendah. Dioda 1N4002 hanya dapat menghantarkan arus dan tegangan yang besar pada satu arah saja.

3. Resistor

    Resistor disebut juga dengan tahanan atau hambatan, berfungsi untuk menghambat arus listrik yang melewatinya.

4. Potensiometer

    Potensiometer (POT) adalah salah satu jenis Resistor yang Nilai Resistansinya dapat diatur sesuai dengan kebutuhan Rangkaian Elektronika ataupun kebutuhan pemakainya.

5. LED

Light Emitting Diode atau yang sering disingkat LED merupakan sebuah komponen elektromagnetik yang dapat memancarkan cahaya monokromatik melalui tegangan maju.

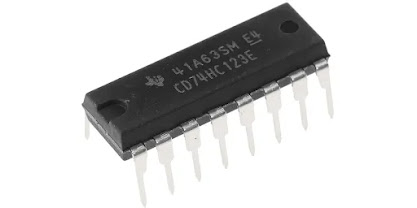

6. Multivibrator Monostabil

    Monostable Multivibrator atau Multivibrator Monostabil adalah jenis multivibrator yang memiliki keadaan stabil tunggal. Seperti namanya, MONO yang berarti SATU ini menunjukkan satu keadaan stabil dan juga keadaan kuasi-stabil. Multivibrator Monostabil ini juga dikenal sebagai one-shot multivibrator (Multivibrator satu tembakan).

Multivibrator Monostabil hanya memiliki SATU keadaan stabil dan menghasilkan pulsa keluaran tunggal ketika dipicu secara eksternal. Multivibrator Monostabil hanya kembali ke keadaan semula dan keadaan stabil setelah jangka waktu yang ditentukan oleh waktu konstanta dari rangkaian gabungan RC (Coupled RC). Monostable Multivibrator ini biasanya digunakan dalam aplikasi seperti sirkuit televisi dan sirkuit sistem kontrol.

7. Kapasitor

Kapasitor, berfungsi sebagai tempat penyimpan arus dan tegangan.

•




3. Rangkaian Simulasi [Kembali]

4. Prinsip Kerja Rangkaian [Kembali]
5. Video Rangkaian [Kembali]

6. Analisa [Kembali]

7. Link Download [Kembali]
