Percobaan 1 Kondisi 2

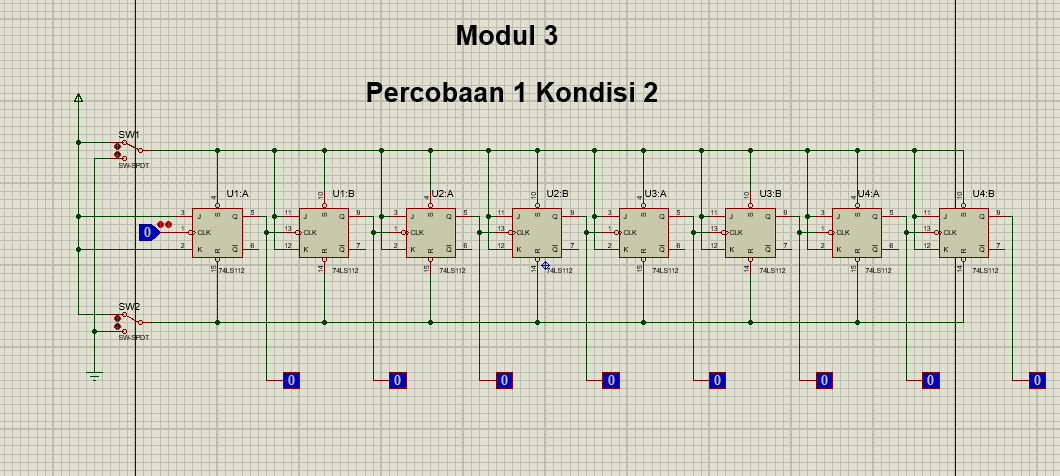

Buatlah rangkaian seperti gambar percobaan 1 dengan output menjadi 8 bit
2. Gambar Rangkaian Simulasi
[Kembali]
.png)
4. Prinsip Kerja Rangkaian [Kembali]
Pada rangkaian ini menggunakan 8 buah RS flip-flop sehingga outputnya menjadi 8 bit. Dengan dua buah switch SPDT yang terhubung ke sumber Vcc. Pada flip flop pertama input clocknya terhubung dengan komponen clock lalu outputnya berupa logic probe yang terhubung pada kaki output q pada flip flop, sehingga disebut dengan counter up dimana rangkaian counter ini akan menghitung bilangan desimal dari terendah sampai desimal tertinggi. Bilangan desimal ini didapat dari jumlah kombinasi bilangan biner dari rumus 2^n-1 dengan n adalah jumlah bit sehingga jumlah kombinasinya adalah 255.
Jika output logic probe terhubung ke kaki output Q bar maka disebut dengan counter down dimana counter akan menghitung bilangan desimal dari tertinggi sampai desimal terendah. Pada flip flop selanjutnya kaki input clocknya dihubungkan pada output flip flop sebelumnya, dan begitu seterusnya. Sehingga, rangkaian ini disebut dengan Asynchronous Counter dimana outputnya akan menampilkan bilangan yang acak atau tidak berurutan
